特點

適用于 TIFS700 系列低電壓 I/O 模塊類型

I/O 模塊緊湊型模塊底座

25 針 DB 現場設備連接器插座

連接模塊總線和 I/O 模塊

機械鎖，防止模塊插入錯誤

DIN 導軌接地

DIN 導軌安裝

描述

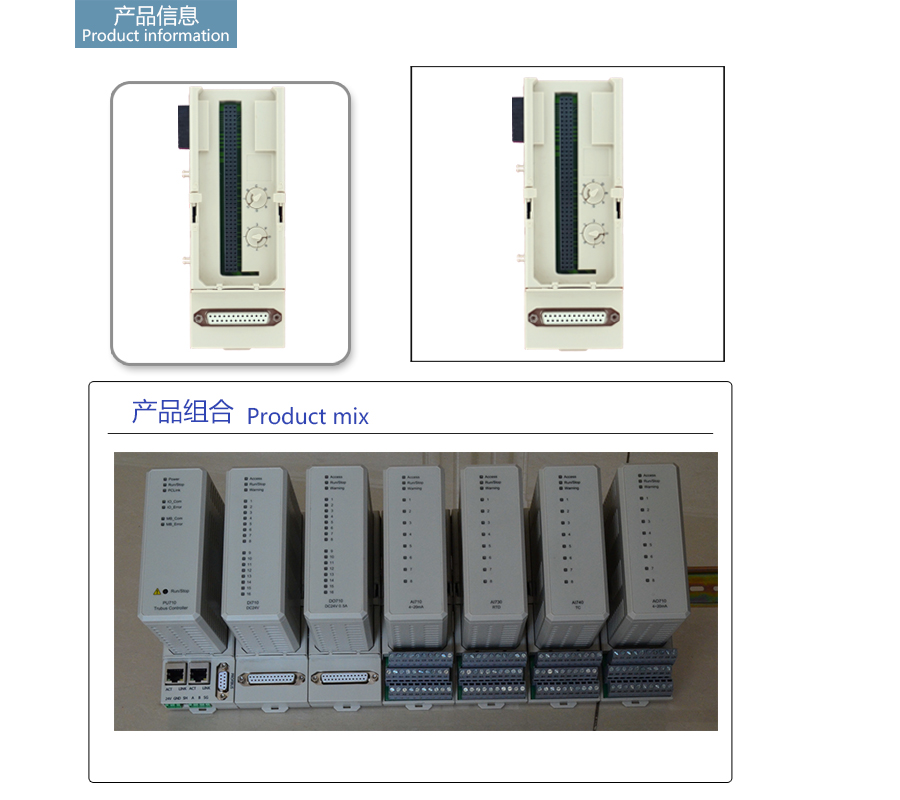

TU712 是 DB25 端子式 TIFS700 系列 I/O 模塊

底座。它實現 I/O 模件與現場過程設備的連接，同時傳遞 TIFS700 背板總線，

通過模塊兩側的通信總線連接頭來進行模塊的擴展連接。

TU712 有兩個可旋轉機械轉盤，用于配置不同類型的 I/O 模塊，以保證操

作人員正確地放入 I/O 模塊，每個轉盤擁有 8 個位置，最大可適應 64 種模

塊類型。

TU712 使用 DB25 接線端子，最大額定電壓 50V，最大額定電流為每通道

2A，最多可連接 16 個 I/O 通道，2 個過程電壓。

TU712 可以安裝到標準的 DIN 導軌上，它有一個背部卡扣，卡扣上推可

將底座固定導軌上。

在有限的空間內進行安裝時，底板單元之間使用專用延長電纜 CA710 進

行連接。
