特點

適用于 TIFS700 系列所有 I/O 模塊類型

I/O 模塊緊湊型模塊底座

共 16 個現場信號和電源連接通道

連接模塊總線和 IO 模塊

機械鎖，防止模塊插入錯誤

DIN 導軌接地

DIN 導軌安裝

描述

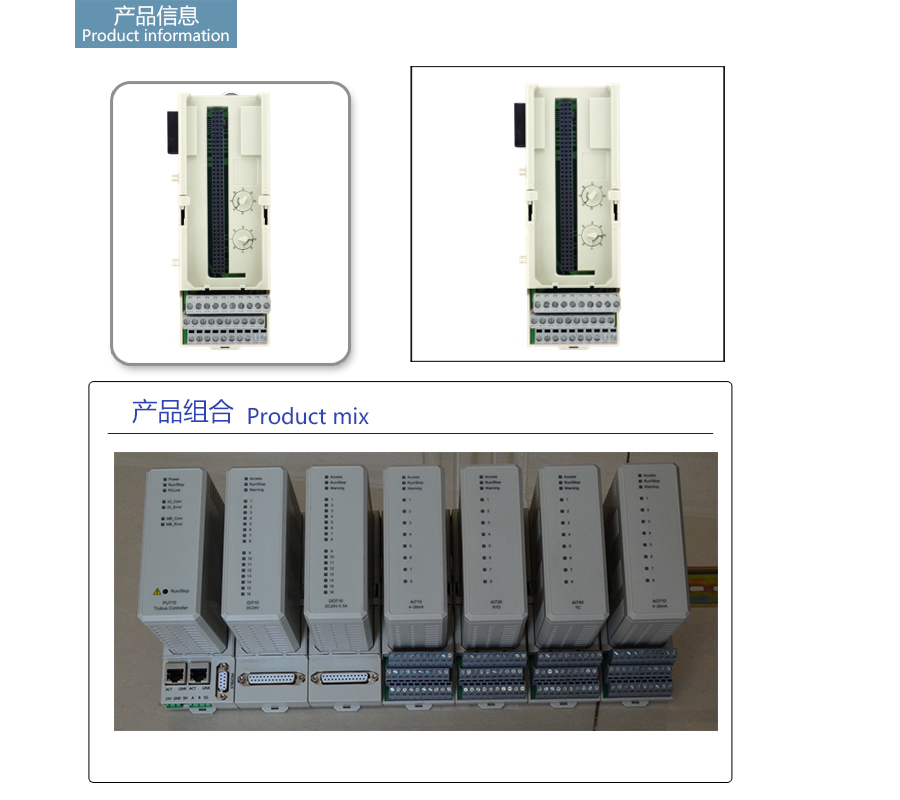

TU710 是接線端子式 TIFS700 系列 I/O 模塊底

座。它實現 I/O 模件與現場過程設備的連接，同時

傳遞 TIFS700 背板總線，通過模塊兩側的通信總線連接頭來進行模塊的擴展

連接。

TU710 有兩個可旋轉機械轉盤，用于配置不同類型的 I/O 模塊，以保證操

作人員正確地放入 I/O 模塊，每個轉盤擁有 8 個位置，最大可適應 64 種模

塊類型。

TU710 使用高品質定制的接線端子，最大額定電壓 300V，最大額定電流

為每通道 2A，最多可連接 16 個 I/O 通道，2 個過程電壓。

TU710 可以安裝到標準的 DIN 導軌上，它有一個背部卡扣，卡扣上推可

將底座固定導軌上。

在有限的空間內進行安裝時，底板單元之間使用專用延長電纜 CA710 進

行連接。
