特點

適用于TIFS700系列所有CPU模塊及通信模塊類型

2 個以太網 RJ45 接口

1 個 485 接口

1 個 Profibus 接口

1 個電源接口

機械鎖，防止模塊插入錯誤

DIN 導軌接地

DIN 導軌安裝

描述

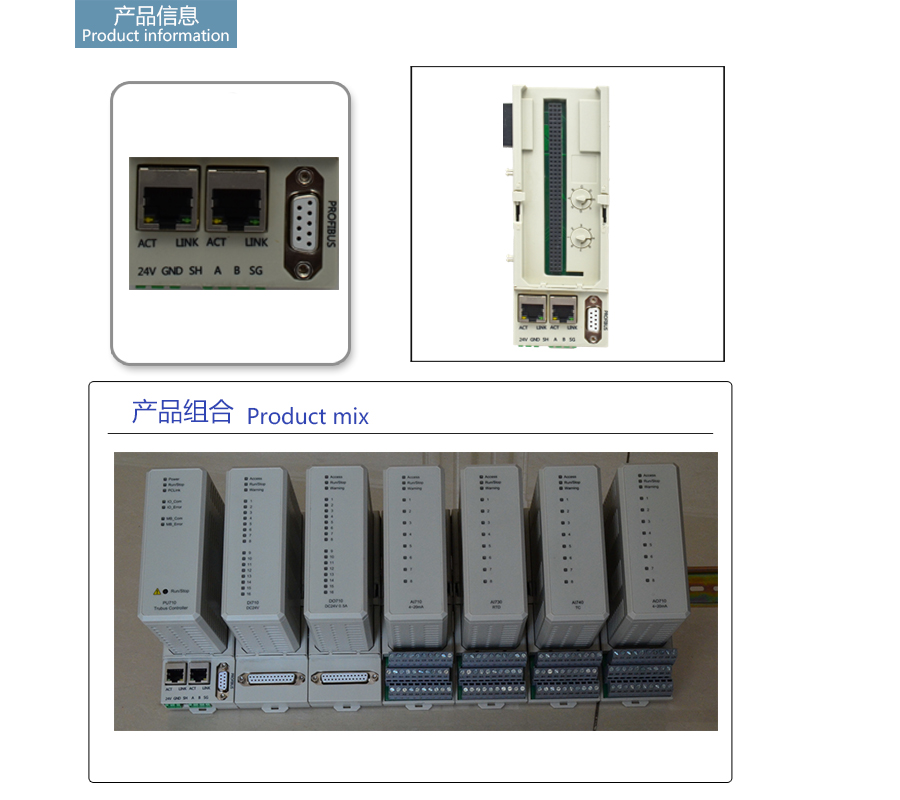

TU730 有 2 個以太網 RJ45 接口，用于 CPU 模塊和通信模塊建立以太網連

接，既可以模塊與 PC 之間通訊，也可以模塊之間通訊。

TU730 有 1 個 DB9 接口，用于支持 Profibus 總線，修適用于帶有 Profibus

接口的模塊，如 PU730，CI730。

TU730 有 1 個用于 485 接口的三針端子，該 485 接口可實現模塊與 PC 之

間及控制器與通信模塊之前的 485 連接。

TU730 有 1 個電源接口的三針端子，支持標準的 24V 電源。

TU730 有兩個可旋轉機械轉盤，用于配置不同類型的 CPU 及通信模塊，

以保證操作人員正確地放入 CPU 或通信模塊，每個轉盤擁有 8 個位置，最

大可適應 64 種模塊類型。

TU730 可以安裝到標準的 DIN 導軌上，它有一個底部卡扣，卡扣上推可

將底座固定導軌上。
