CI710 TruBus從站模塊
- 概述
- 規格參數
- 訂購方式
- 資料下載
產品介紹

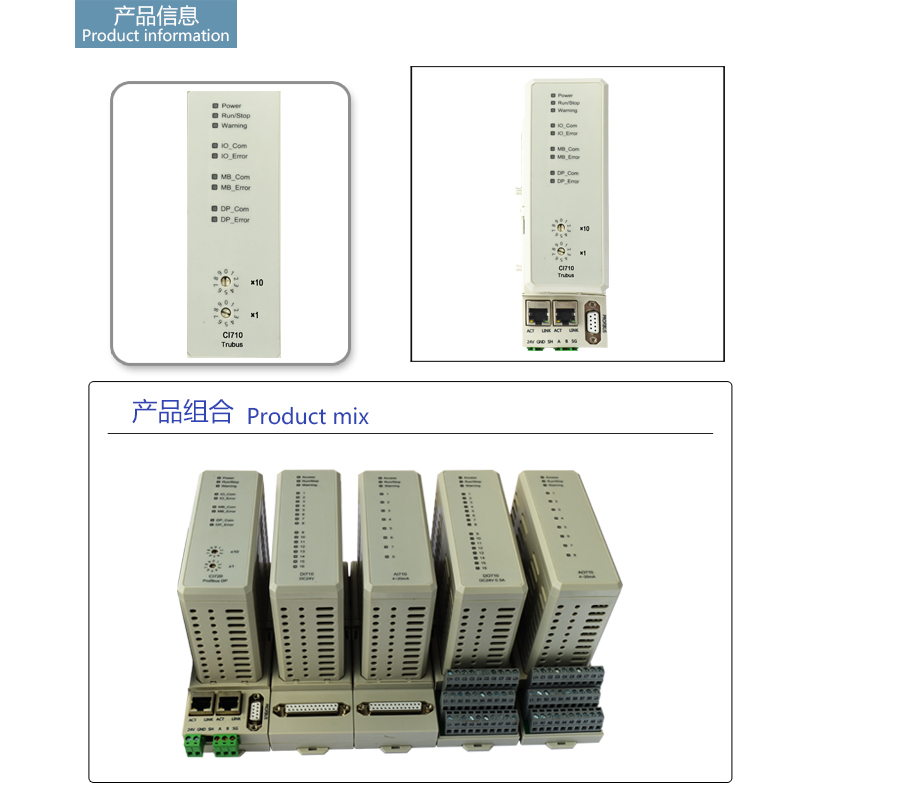

產品圖片：
描述
CI710 是一種 MODBUS-RTU 從站接口模塊，是基于 Modbus 協議，可作為Modbus 從站使用的模
塊，采用異步串口完成通訊，物理層采用 RS485。波特率可選 2400bps、4800bps、9600bps、19200bps。
CI710 通訊采用應答方式，由主模塊（主機）發送請求信息，CI740 執行請求并且做出應答。采用 RS485 通訊方式與其后相連的 IO 模塊通信，讀取
輸入模塊采集的信號或者向輸出模塊寫入輸出的信號。
CI710 模塊用外部端子提供 24V 電壓輸入，由單獨的電源模塊處理供電，并且向與其所連接的 IO 模塊提供所需電源。
CI710 模塊地址的確定由兩個撥碼開關決定，其地址范圍 1-99。CI740 每個模塊可以連接不同類型的 IO 模塊最多 15 個，型號順序沒有要求，其掃描
周期在 5 ms 內。
CI710 模塊有七個指示燈，用于指示運行狀態。
技術指標：
指標項 | 數值 |
模塊數量 | 1-15 |
掃描周期 | |
地址范圍 | 1-99 |
電纜長度 | |
電源功率 | |
最大環境溫度 | 55/40℃ |
電氣安全等級 | Class I 符合 IEC 61140 |
寬 | 45.6mm |
深 | 120mm |
高 | 107.5mm |
重 |
特點
模塊地址可調
通訊狀態指示
模塊狀態指示
EMC 抗電磁干擾保護
DIN 導軌式安裝
描述
CI710 是一種 從站接口模塊，是基
于 Modbus協議，可作為Modbus 從站使用的模
塊，采用異步串口完成通訊，物理層采用 RS485。波特率可選 2400bps、
4800bps、9600bps、19200bps。
CI710 通訊采用應答方式，由主模塊（主機）發送請求信息，CI740 執行
請求并且做出應答。采用 RS485 通訊方式與其后相連的 IO 模塊通信，讀取
輸入模塊采集的信號或者向輸出模塊寫入輸出的信號。
CI710 模塊用外部端子提供 24V 電壓輸入，由單獨的電源模塊處理供電，
并且向與其所連接的 IO 模塊提供所需電源。
CI710 模塊地址的確定由兩個撥碼開關決定，其地址范圍 1-99。CI740 每
個模塊可以連接不同類型的 IO 模塊最多 15 個，型號順序沒有要求，其掃描
周期在 5 ms 內。
CI710 模塊有七個指示燈，用于指示運行狀態。
